Convolution with separative kernels

Basic algorithm implementation


Optimized algorithm implementation


Process source image horizontal line

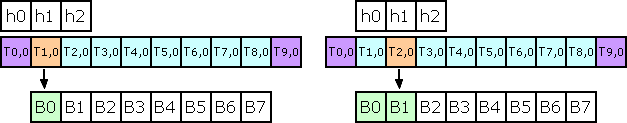

Point 1


B0 = h0*T0,0 + h1*T1,0 + h2*T2,0
B1 = h0*T0,1 + h1*T1,1 + h2*T2,1
Compute B2,B3...


B7 = h0*T7,1 + h1*T7,1 + h2*T7,1


Now we can can apply vertical kernel for whole image first line.
Point2


compute V = v0*T1,0 + v1*T1,1 + v2*T1,2 + v3*T1,3 + v4*T1,4
clamp V on demand and convert back to ubyte into original image

compute V = v0*T2,0 + v1*T2,1 + v2*T2,2 + v3*T2,3 + v4*T2,4
clamp V on demand and convert back to ubyte into original image

Compute P2,0, P3,0, P4,0 ....


compute V = v0*T8,0 + v1*T8,1 + v2*T8,2 + v3*T8,3 + v4*T8,4
clamp V on demand and convert back to ubyte into original image

First line is now computed into original image.


Process next lines


Compute new temp line like in Point 1 but reading for P0,3 and writing into buffer last line (Tx,H-1).


Process buffer with vertical kernel like in Point2 but destination is original image line P0,1
So we get:


Process next line the same reading from P0,4


Writing to P0,2, so we get:


For last halfH lines process identically except that we won't fill last buffer line from image source.
So after shifting last temp buffer line is duplicated. We get:


Now it's done :)
